Projekt DIYaudio.pl na wystawę Audio Video Show 2025
Projekt powstał we współpracy z użytkownikiem Pogromca Mitow
ZAPRASZAMY DO WĄTKU POŚWIĘCONEGO TYM KOLUMNOM NA ŁAMACH NASZEGO FORUM - KLIKNIJ TUTAJ

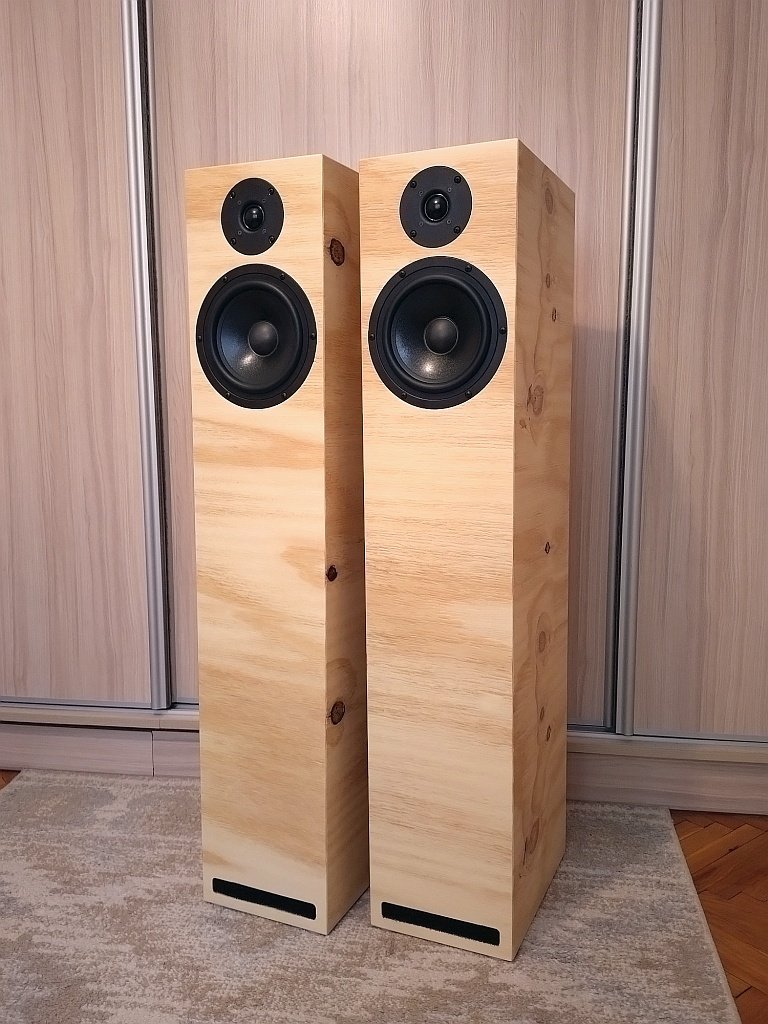

Forum DIYaudio.pl wraz z użytkownikiem Pogromca Mitow przedstawia projekt "Iglaki 2.0" - kolumny dla początkującego hobbysty DIY audio w rozsądnej kwocie wersja druga.
Projekt umożliwia skopiowanie i zbudowanie kolumn do prywatnego wykorzystania wszystkim użytkownikom i miłośnikom Forum DIYaudio.pl.
Podziękowania za swój wkład i pomoc przy opracowaniu projektu należą się żytkownikowi Pogromca Mitow.
Po bardzo ciepłym przyjęciu pierwszych Iglaków, zaprezentowanych na Audio Video Show 2024, nie było wyjścia i musiały powstać kolejne, lecz większe - Iglaki 2.0.
Kontynuując tradycję - jest to kolejny tani i dość prosty do wykonania projekt zestawów głośnikowych, opartych o przetworniki firmy STX. Tym razem całość zapakowana w linię transmisyjną zamiast hybrydy MLTL.
Obudowa:

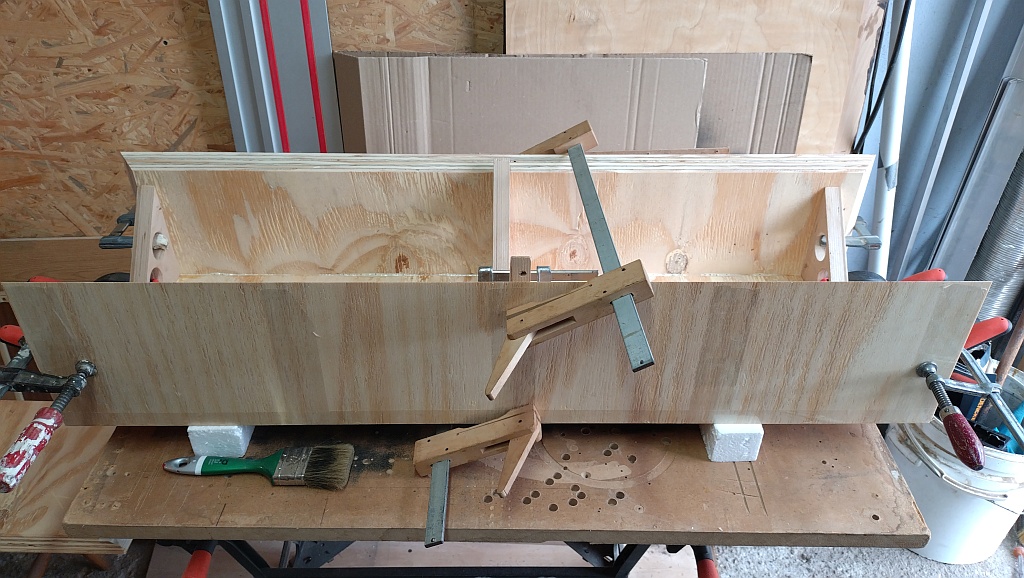

Druga odsłona to już znacznie większe obudowy wolnostojące o klasycznym wyglądzie. Obudowa ma 200 mm szerokości, 1000 mm wysokości i 300 mm głębokości. Materiałem obudowy jest sklejka iglasta o grubości 18 mm. Wy oczywiście możecie użyć innego materiału, trzymając się jedynie jego grubości 18 mm. Obudowę wykonałem z formatek zacinanych pod katem 45 stopni. Jeśli chcecie wykonać obudowę w klasyczny sposób, czyli z formatek ciętych pod katem prostym, to trzeba przeliczyć wymiary (chyba nikomu nie sprawi to kłopotu?). Warto pamiętać o późniejszym oklejeniu obudowy płytami HDF 3 mm, na ścianach łączeniach formatek, aby zminimalizować prawdopodobieństwo wystąpienia efektu klawiszowania.

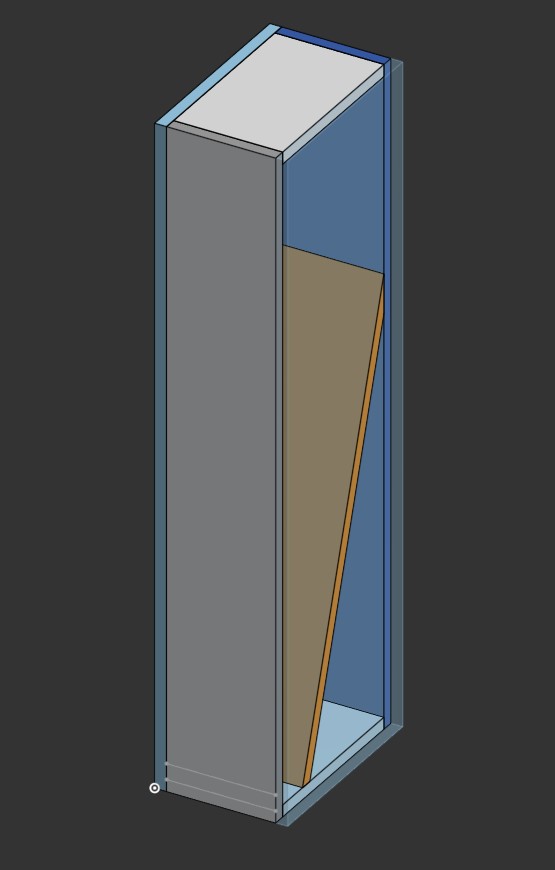

Wewnątrz obudowy znajduje się dodatkowy element o długości 700 mm, który tworzy kształt zwężającego się tunelu. W dolnej części obudowy, za tunelem znajduje się komora, która nie jest częścią obudowy głośnika. Wykorzystałem ją na zamontowanie zwrotnicy. Obudowa nie posiada żadnych dodatkowych wzmocnień. Jedynie na bokach obudowy, na wysokości głośnika nisko-średniotonowego przyklejone są podwójne maty bitumiczne. Nie ma potrzeby stosowania dodatkowych wzmocnień, ale jeśli ktoś będzie miał takie życzenie, to można je dołożyć. Trzeba jedynie zwrócić uwagę na późniejszy proces wytłumiania obudowy, który może być nieco trudniejszy. Objętość netto obudowy jest na tyle duża, że niewielkie, dodatkowe wzmocnienia nie wpłyną znacząco na odpowiedź niskich częstotliwości z tunelu.
Pewną trudność może sprawić docięcie kątów przegrody (na rysunku podałem kąty cięcia), tak aby idealnie pasowała do ścianek obudowy. Bez pilarki stołowej będzie trudno, chociaż to chwila roboty dobrym tarnikiem. Absolutna perfekcja nie jest tutaj niezbędna.
Wyjście tunelu powinno mieć wymiar 24 mm x 164 mm. Otwór można zamaskować pianką bulprenową, która pozwala na swobodny przepływ powietrza. Tę piankę przyklejam na czarny silikon.
Projekt odbudowy od początku zakładał takie wymiary frontu i otworów pod głośniki, aby zgadzały się one z projektem monitorów STX. Takie rozwiązanie umożliwia również zastosowanie zwrotnicy z projektu STX, ale o tym później, przy omówieniu pomiarów i filtrów.
(https://stx.pl/projekt-electron-140-m-diy.html)
Do wycinania otworów pod terminal czy wyjście tunelu używam prostych szablonów i frezu z łożyskiem.

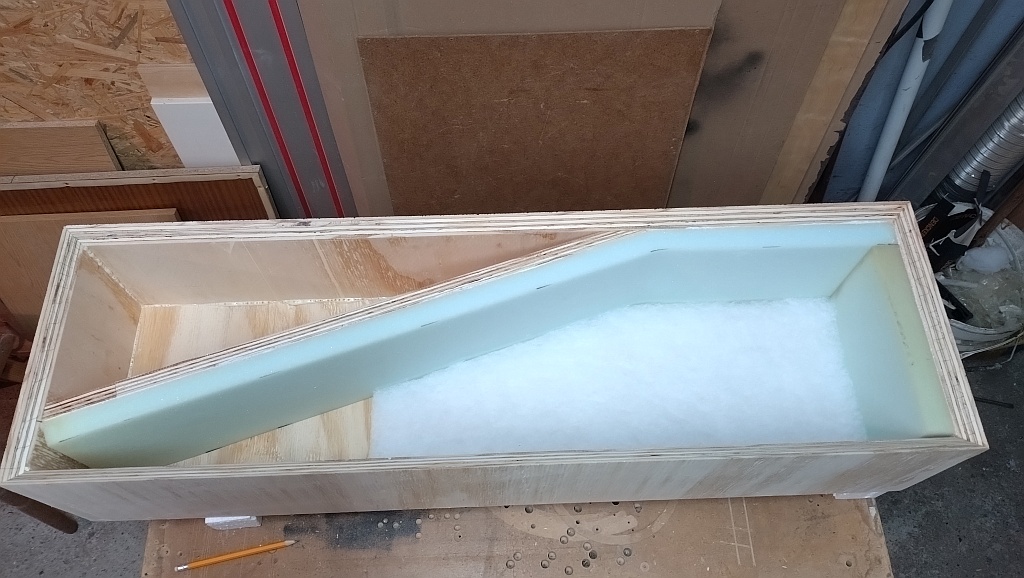

Na wytłumienie tunelu składa się gąbka poliuretanowa o grubości 3 cm i gęstości T35. Wykładamy górną część, tunelu oraz tył, do samego końca tunelu. Takie pianki przyklejam zwykle na klej do wykładzin Osakryl. Można też użyć kleju na gorąco, czy kleju kontaktowego w spraju. Jeśli macie zapasy innej pianki, to można ja użyć, pod warunkiem, że gęstość nie będzie mniejsza niż T25.
Pomiary i zwrotnica:

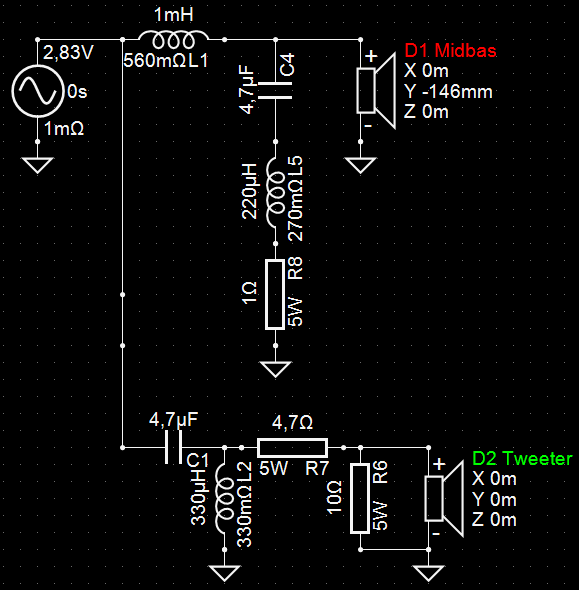

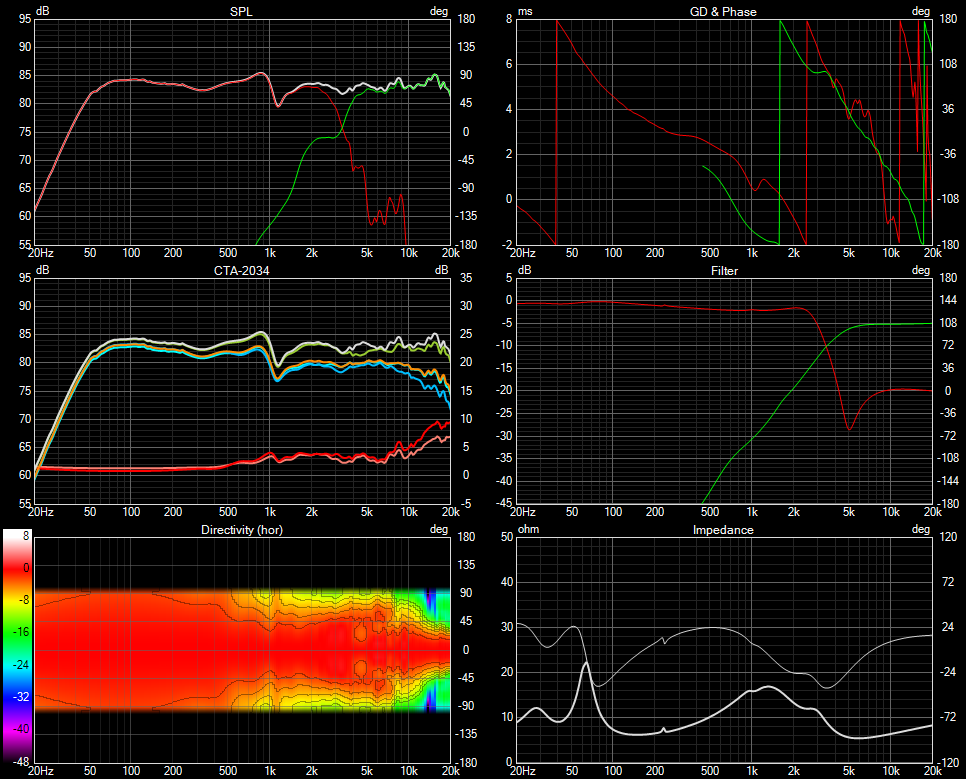

Pomiary Iglaków pokazały, że trzeba będzie pójść na pewne kompromisy w zwrotnicy. Korygowanie każdej niedoskonałości głośnika, czy wpływu dyfrakcji obudowy wymagałoby znacznego rozbudowania filtracji, co w mojej ocenie nie miało sensu, przy stosowaniu tak tanich głośników. Kompromisem jest zwrotnica o niedużej kompensacji Baffle Step, wynikającej z dość dużej indukcyjności samego midwoofera. Nie zdecydowałem się na dodatkową pułapkę wycinającą pasmo w okolicy 860 Hz. Podział głośników położony jest na około 3300 Hz, co jest raczej dość nietypowe przy stosowaniu 18 cm midwooferów. Dzięki takiemu rozwiązaniu udało się uzyskać w miarę równomierne promieniowanie, głośnik wysokotonowy ma bezpieczne warunki pracy, a pułapka wycinająca rezonans membrany midwoofera przy 4800 Hz działa na tyle skutecznie, że dalsza rozbudowa filtrów nie była konieczna.

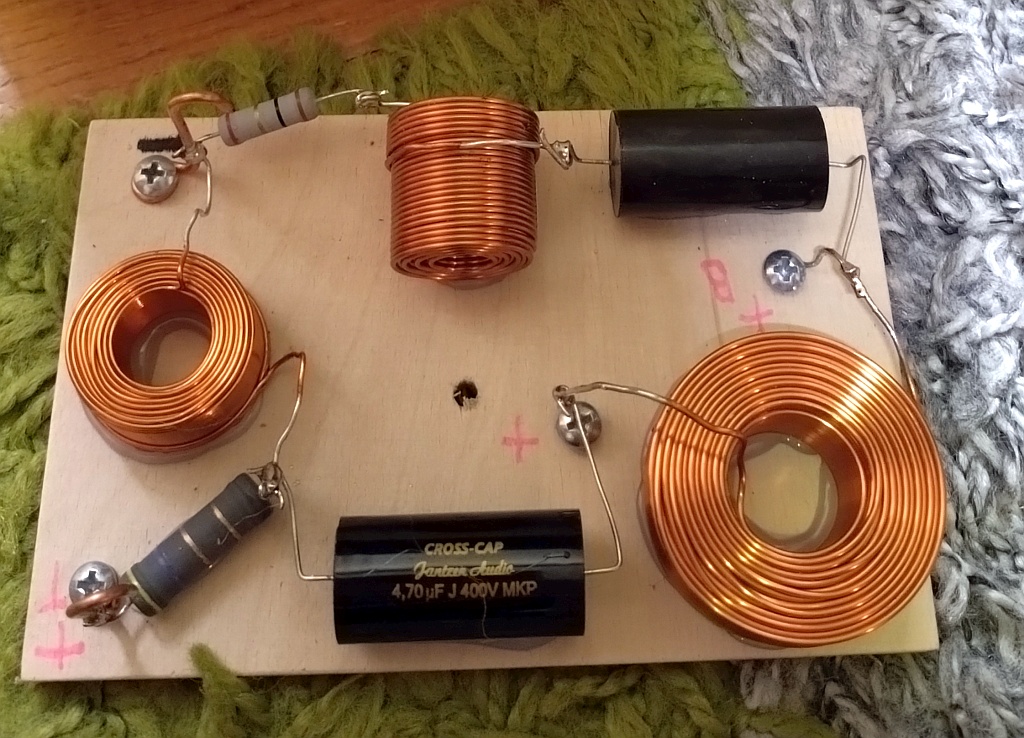

Zbudowałem zwrotnice z tego, co akurat miałem pod ręką. Wy możecie uzyc nieco innych elementow, np. cewki rdzeniowej na basie. Należy się trzymać wartosci indukcyjności cewek, szczególnie w torze midwoofera i jego pułapki rezonansowej. Rezystancja cewek ma pewien zapas tolerancji. Rezystory ceramiczne będą jak najbardziej ok. Nie zapominajcie, że jest to projekt na glosnikach za naprawdę niewielkie pieniądze.
Enjoy.
